Новый стандарт фурнитуры

Поворотно-откидная фурнитура activPilot Concept сочетает в себе большие функциональные возможности, высокие технологии безопасности и комфорт в эксплуатации. activPilot Concept подходит к любым профильным системам, отличается гибкостью, современным дизайном и эстетикой выполнения каждого элемента.

ХАРАКТЕРИСТИКИ

activPilot Concept - это инновационная фурнитура, сконструированная в соответствии с самыми новыми трендами в промышленном дизайне и отвечает высоким требованиям по функциональности, эстетике и безопасности окна.

Модульная концепция системы activPilot с уменьшенной номенклатурой элементов позволяет оптимизировать производство окон и сделать его еще проще, быстрее и эффективнее.

Современный дизайн системы, гибкость и многофункциональность выгодно отличают фурнитуру activPilot Concept от конкурентов и предоставляют производителю окон возможность реагирования на практически каждое желание клиента.

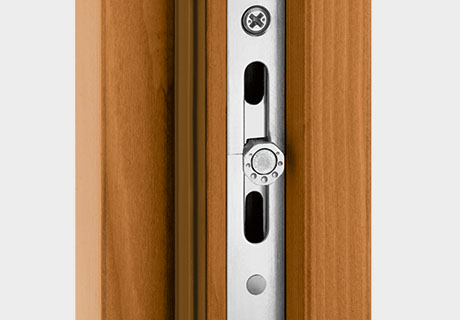

Новая система запирания, возможность простого изменения стандарта безопасности окна, а также широкий спектр привлекательных дополнительных функций фурнитуры activPilot открывает новые возможности для архитекторов, проектировщиков и производителей светопрозрачных конструкций, а также является существенным аргументом для покупателя окон.

Благодаря эргономичности и расширенному функционалу возможностей отдельных элементов фурнитуры activPilot, производитель окон может оперативно осуществить практически любое желание клиента

ОСОБЕННОСТИ

activPilot Concept - общая характеристика

• Для поворотно - откидных и поворотных створок с заложением 9 или 13 мм
• Фальцлюфт - 12 мм (диапазон применения от 9,8 до 14 мм)
• Величина нахлёста - 18, 20, 21, 22 мм
• Широкий диапазон применения

activPilot Concept для окон из ПВХ

• Симметричное расположение посадочных мест под нижнюю и верхнюю петли
• Применима к установке на всех профильных системах, благодаря большому разнообразию элементов.

activPilot Concept для деревянных окон

• Широкий выбор цветов для накладок на петли
• Адаптированы к оси фурнитурного паза 9 или 13 мм и размером нахлеста - 18, 20 мм
• Ответные планки под посадочное место от 18 до 30 мм
• Фальцлюфт - 4 или 12 мм

activPilot Concept для окон из алюминия

• Применима к алюминиевым профилям с фурнитурным пазом 16 мм
• Регулировочные ключи в комплекте с петлями

Максимальный вес створки

• Петлевая группа грузоподъемностью - 100 и 130 кг (для окон и дверей из дерева)
• Петлевая группа грузоподъемностью - 100 и 130 кг (для окон из ПВХ)
• Петлевая группа грузоподъемностью 130 кг (для окон из алюминия)

Максимальные размеры створки

• Максимальная высота FFH=2800 мм
• Максимальная ширина FFB=1725 мм

Расположение посадочных мест под петли

• Для окон из ПВХ и алюминия - симметрично
• Для деревянных окон - симметрично

Размер фальцлюфта

От 9,8 мм до макс. значения 14 мм

Эксплуатационные характеристики износостойкости и долговечности фурнитуры Winkhaus подтверждены сертификатами соответствия DIN EN 1627-1630

Примечание:
* Информацию по весу и размеру створки (и рисунки элементов фурнитуры) можно найти в техническом каталоге.
