Правильный замер оконного проема - гарантия качества пластикового окна

Не существует одинаковых окон строго определенного размера. Даже в одном помещении они отличаются друг от друга по геометрии , толщиной стен и используемой теплоизоляцией. Чтобы избежать ошибок при монтаже и проблем при эксплуатации ПВХ окон, необходимо правильно определить размеры будущей конструкции. Ответственность за это возлагается на профессионального замерщика.



1.Замеры и расчет размеров оконных блоков в проемах с четвертью

Квалифицированный замерИзмерить ширину проема (размер А) со стороны улицы. При помощи щупа произвести несколько контрольных замеров четверти (размеры В1 и В2) (рис. 1)

Квалифицированный замерПромерить размер Н от отлива в месте соприкосновения с рамой (точка М) до верхней четверти. При помощи щупа произвести несколько контрольных замеров верхней четверти (размер В3) (рис. 2).

Определяем расчетную вы соту оконного проёма: У = Н + В3

Определяем ширину оконного блока (рис. 3).
Если размер В < 40 мм (рис. 1), то ширина оконного блока = С - (2 × 20) мм, где 20 мм - оптимальный монтажный зазор.
Если размер В > 40 мм (рис. 1), то ширина оконного блока = А + (2 × 25) мм, где 24 мм - оптимальная величина заведения рамы за четверть.

Квалифицированный замер

Определить высоту оконного блока (рис. 2)
Если размер В3 < 40 мм, то высота оконного блока = У - 20 мм, где 20 мм - оптимальный монтажный зазор.
Если размер В3 > 40 мм, то высота оконного блока = Н + 25 мм, где 25 мм - оптимальная величина заведения рамы за четверть.

2. Замеры и расчет размеров оконных блоков в проемах без четверти

Квалифицированный замер Мерить со стороны улицы. Если есть слой штукатурки, установить толщину слоя при помощи узкой отвертки (рис. 4, 5)

Определить габариты оконного блока:

Ширина оконного блока = А - (2 × 20) мм,
где 20 мм - оптимальный монтажный зазор (рис. 4)

Высота оконного блока: = Н - 25 мм (рис. 5).

Квалифицированный замер

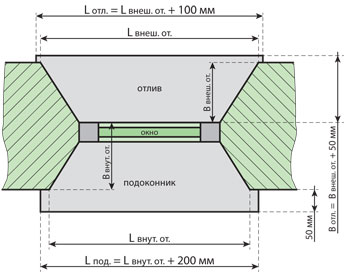

3. Замер отлива и подоконника

Квалифицированный замер

Lвнеш. от. - длина внешнего откоса, Lотл. - длина отлива

Bвнеш. от. - глубина внешнего откоса, Bотл. - глубина отлива

Lвнут. от. - длина внутреннего откоса, Lпод. - длина подоконника

Bвнут. от. - глубина внутреннего откоса равна ширине подоконника, если он отходит от внутренней грани стены на 50 мм

4.Замер отлива и подоконника

 Квалифицированный замерHотк. - высота внутреннего откоса

Lб.п. = Hотк. + 50 мм - длина боковой панели (нужно 2 шт.)

Lв.п. = Lвнут. отк. + 100 мм - длина верхней панели (нужна 1 шт.)

Lвнут. отк. - длина внутреннего откоса

Bп. (глубина панели откоса равна) = Bвнут. отк. (глубине внутреннего откоса)
